彩鋼瓦翻新施工時漆膜在成膜的時候會伴隨著一些助劑和水性的揮發(fā)，這個階段漆膜呈打開狀態(tài)，通過氣孔散發(fā)助劑和水份，如果漆膜間隔時間太短水份或者助劑沒有及時揮發(fā)走掉，短時間面上再覆蓋一層漆。這樣會導(dǎo)致漆膜出現(xiàn)氣泡而且無法修復(fù)，最終會導(dǎo)致水性彩鋼瓦翻新專用漆漆膜起皮脫落。

　　水性彩鋼瓦翻新專用漆溫膜干燥多久漆膜成膜性比較好呢?哪些因素會導(dǎo)致漆膜干燥速度變慢從而影響性能？

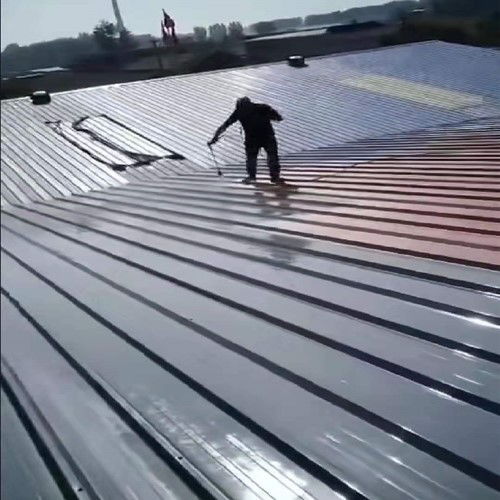

　　彩鋼瓦屬于表面溫度較高的一個被涂物，一般打磨清理以后我們就要噴漆，標(biāo)準(zhǔn)工藝都是底漆面漆各一道，有的客戶延長使用壽命還加一道也就是三道漆膜。以夏天為例:一般我們生產(chǎn)廠家會建議客戶第一遍漆膜間隔4個小時以上，第二道間隔6個小時或則第二天再噴涂第三道，但是客戶現(xiàn)場覺得氣溫這么高彩鋼瓦屋面都燙腳，噴完就干燥，但是可能客戶會存在一些誤區(qū)，漆膜里面我們在生產(chǎn)時需要添加一些成膜物質(zhì)，這些都是幫助附著漆膜成膜性的，有的加了慢干有的快干，這些成膜物質(zhì)沸點都在200℃才能完全揮發(fā)掉，可想而知自干的漆膜揮發(fā)非常慢的。所以夏季這點溫度不足以讓他改變什么，很好還是按照我們建議干燥4個小時再去做第二天遍漆。還有一些陰天氣溫太低濕度等情況下，建議能不施工就不施工，漆膜干燥時間會更慢而且濕度太大施工也對漆膜成膜性有影響。

　　所以如里你的彩鋼瓦翻新屋面的基材是常規(guī)鐵質(zhì)板材，屋面又進(jìn)行過打磨清理的，還有出現(xiàn)局部脫落起皮問題的不妨你先試試?yán)L噴漆間隔時間，選擇合話的溫度進(jìn)行施工，呈現(xiàn)效里也會有所不同的，這些問題可能就解決了。如果大部分都起皮了可能就是材料和板材的問題了，比如鍍鋅板雪花鐵附著力要求比較高，漆的附著力達(dá)不到，這種我們都是需要單獨調(diào)制配方，森志水性彩鋼瓦翻新專用漆系列多達(dá)十幾種，鍍鋅板系列屋面用我們專用的彩鋼瓦漆就可以解決問題。我們專注彩鋼瓦翻新防腐十多年，各種瓦型、材質(zhì)的金屬屋面施工項目眾多，施工經(jīng)驗豐富，對施工時遇到的各種問題都能夠輕松解決，如您有需求歡迎來咨詢我們。
